Projet | ​​Mini projet - Processing | ​​​​Communication entre ordinateur et Arduino/tablette via Bluetooth

Contexte

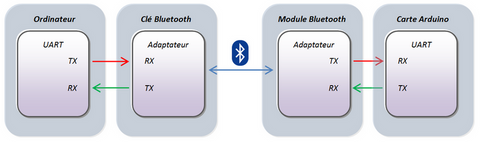

Il s'agit d'établir le dialogue entre un ordinateur et une carte Arduino via une liaison série encapsulée dans une liaison radio Bluetooth. Voir l'illustration ci-contre.

Vue de l'ordinateur, la liaison est identifiée par un port nommé COM et numéroté.

Côté Arduino

L'ordinateur est d'abord remplacé par une tablette Android facilitant ainsi la communication Bluetooth.

  1. Saisir le programme Arduino et le charger dans la carte.
  2. Installer sur la tablette, l'application BlueTerm si elle ne l'est pas déjà. Cette application est disponible sur le site Play Store. Rappel des instructions de connexions
  3. Connecter le smartphone au shield Bluetooth à disposition via le menu paramètres, et appairer. Voir détails ci-contre.
  4. Lancer l'application BlueTerm et s'assurer que les données peuvent transiter dans les deux sens.

Côté ordinateur-Processing

Il s'agit de saisir le programme annexé qui remplacera la tablette. Cette page Microsoft nous aide à installer un adaptateur Bluetooth si nécessaire. Nous devrons également connaître voire associer un port série (COM) en relation avec le shield Bluetooth. ​Instructions disponibles ici.

  1. Saisir le programme Processing en remplaçant la chaîne COM34 par celle qui convient.
  2. S'assurer que le dialogue est possible entre Arduino et Processing.

Mini-projet































Dispositif

Carte Uno avec module Bluetooth sur proto shield. Lorsque le module ne clignote plus alors la liaison Bluetooth est établie.

Programme Arduino

Ce programme établit un dialogue - émission et réception - entre la Arduino et l'ordinateur ou tablette.

Programme processing

Le terminal est la fenêtre noire. Adapter le programme en remplaçant 34 dans COM34 par le nombre qui convient.

Appairage

​Appairer la tablette au module via son menu paramètres Bluetooth. Code appairage 1234
